Werkstattpresse selber bauen: Hydraulikfrage

[oliver.bohm]

Ich spiele mit dem Gedanken , mir eine Presse im 50to Bereich selber zu bauen.


Ich habe Bekannte , die Zugriff auf Material und Wasser/Laserschneidtechnik haben. (Der Betrieb stellt u.A, landwirtschaftliche Geräte her und entwickelt auch selber)

Wenn es sich vom Material /Zuschnitt her rechnet (Schweißen kann ich selber) bleibt die Frage nach Pumpe und Zylinder.


Ich dachte an eine Handpumpe (Vielleicht auch per Fußpedal Druckluft unterstützt) Am besten eine zweistufige Pumpe, um den Tot-Weg schneller zu überwinden.

Grobes Beispiel:

https://www.amazon.de/Uzman-Versand-doppeltwirkend-Hydraulikpumpe-Hand-hebel-Pumpe-Hydraulikhandpumpe/dp/B07N1YKLDJ/ref=sr_1_6?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&keywords=hydraulik+handpumpe&qid=1578351995&sr=8-6

Zylinder?

https://www.datona.de/hydraulischer-zylinder-werkstattpresse-50-tonnen.html?gclid=EAIaIQobChMIoszEwIvw5gIVjcreCh3JEg4zEAQYASABEgLUEvD_BwE

Da ich von Hydraulik null Ahnung habe, außer das Öl drin ist, lautet meine Frage:

Was für eine Pumpe brauche ich bei einem Zylinder in der Größenordnung oder ist das egal?
Mehr Fördermenge= schneller gepumpt? Und der Kraftaufwand ändert sich nicht?


Und was für einen Zylinder sollte man nehmen..150mm Hub sollten es schon sein.

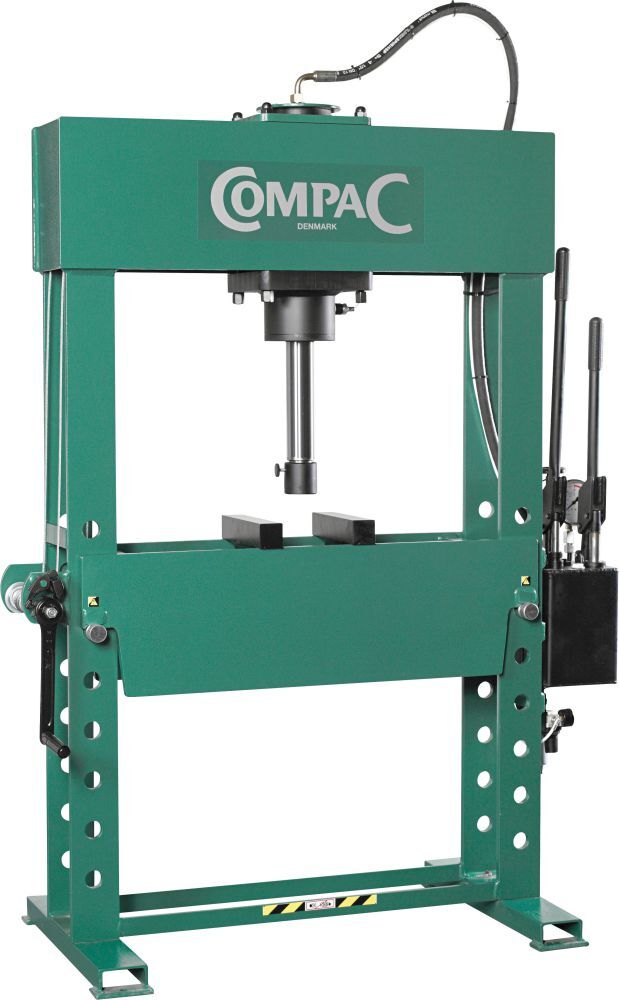

Hier mal ein Muster einer Presse:

https://www.j-kesselshop.de/compac-werkstattpresse-hp50-m.-handpumpe-50t/17143?utm_source=idealo&utm_medium=price-comparison&utm_campaign=idealo

Etwas breiter im Zwischenraum soll sie sein, verschiebbarer Druckzylinder und um die 50to.



Und bitte keine Troll-Diskussionen , warum kaufst du dir keine, oder wozu brauchst du sowas oder warum soviel Druck, er hat immer alles mit 10to rausbekommen USW....!

Ich freue mich auf eure Vorstellungen und Ideen..

[ghostwriter]

bei mir gehen alle drei links ins leere!?
eventuell hab‘ ich morgen auf der arbeit
was für dich ...

gruß

[oliver.bohm]

Habe die Links ersetzt

[Hans_L]

hier baut einer so eine Presse mit 50to
aber vermutlich musst Du Dich im Forum anmelden, um alles lesen zu können,
ist aber shr ausführlich

http://www.cncecke.de/forum/showthread.php?101910-Old-Papa-bastelt-mal-wieder-Ein-kompletter-Neubau-(Hydraulikpresse)

Gruß
Hans

[Eisenknicker]

gelöscht wegen Rechenfehler

[2augen1nase]

Lieber Olli,

klingt nach nem coolen Projekt - und auch danach, dass du einfach Bock drauf hast sowas selber zu bauen.

Aus eigener Erfahrung sag ich dir aber, dass sowas immer erheblich mehr Zeit und Geld kostet als man sich das am Anfang denkt - und wenn ich dann sehe, dass Kleinanzeigen überschwemmt ist mit diesen Teilen... naja... Ich mein... wolltest du nicht auch an deinem Häuschen weiterbauen?

https://www.ebay-kleinanzeigen.de/s-anzeige/werkstattpresse-60tonnen-reserviert-bis-12-01-/1292485409-84-3929

Hier mal ein Link - und 800€ für ein robustes und funktionsfähiges Teil find ich jetzt nicht zu teuer...

Weiter unten zeigts mir auch eine Presse mit 50to für 200€ an, allerdings mit undichtem Zylinder (und so ein Dichtsatz kostet zwischen 30 und 60€ in der Regel)...

Also das täte ich mir gut überlegen...

[oliver.bohm]

Danke für den Link, lieber Till..

Die Presse habe ich auch schon gesehen..

Zum einen eine Tischpresse, zum anderen ein Zylinder mit Außenfedern.

Zum einen ist die Befestigung der Federn an der Zylinderspitze, was beim Ausdrücken zum Teil sehr hinderlich sein kann..
..zum anderen möchte ich meine Hände nicht in der Nähe der Federn haben wollen, wenn sie mal brechen..

I h habe da gewisse Vorstellungen zum Gestell:

Für meine Größe komfortable Arbeitshöhe (Viele Pressen sind sehr niedrig und ich muß mich sehr bücken , um den Pressvorgang zu steuern..)
Gut, man kann die Pressen hochsetzten.

Aber dann habe ich immer noch nicht genug Arbeitshöhe zwischen Stempel und Auflage zum Teil.


Chinapressen , die in diesen Druckbereich arbeiten , sind mir nicht geheuer..

Ölleck oder Material-Bruch in dem Bereich von 50t sind nicht ohne..

Ich sterbe lieber auf Arbeit als in der heimischen Garage..

Ich hätte gerne auch eine Durchlassbreite von mind. 70cm..

[oliver.bohm]

Wenn ich was Gebrauchtes nach meinen Vorstellungen finde, nehme ich natürlich auch eine Gebrauchte..

[U.R.]

....was zum lesen...

https://www.kondensatorschaden.de/2017/06/08/werkstattpresse-im-eigenbau/

[Bergedienst]

Was muss man so mit 50to zu Hause pressen? Tupperdosen? Reisekoffer?

[Sorgnix]

Wikingerhelme ...

[U.R.]

Wir sind Schatzsucher......

.....aus gefundenen Nuggets werden Krügerrand-Münzen gedrückt

[oliver.bohm]

Hmm… keine schlechte Idee.. Oder Stahlhelme..

Zum Beispiel Lager von Nutzfahrzeugen..

Früher bin ich so manches mal zum MAN-Stützpunkt und ihrer 60to Presse, weil die im ehem. Betrieb vorhandene 30to Presse es nicht schaffte..


Und jetzt könnten noch Bohrgestänge dazu kommen..

[Spürhund]

Also wenn ich die 280 Bar und den Zylinder mit 80mm Kolbendurchmesser annehmen - es ist ja nur der Schubstangendurchmesser von 60mm angegeben - dann komme ich auf 14 Tonnen Druck:

https://www.wolfgang-frank.eu/hydraulik.php

Um auf die 50 Tonnen zu kommen müsste dann entweder der Kolbendurchmesser
ewas größer 150mm sein oder du arbeitest mit 1000 Bar.
Allerdings glaube ich das bei 280 Bar der Arm schon lang wird ...
Beim 150mm Zylinder brauchst du dann pro 100mm Zylinderhub 2 Liter Hydrauliköl.

[Eisenknicker]

Also wenn ich die 280 Bar und den Zylinder mit 80mm Kolbendurchmesser annehmen - es ist ja nur der Schubstangendurchmesser von 60mm angegeben - dann komme ich auf 14 Tonnen Druck:

https://www.wolfgang-frank.eu/hydraulik.php

Um auf die 50 Tonnen zu kommen müsste dann entweder der Kolbendurchmesser
ewas größer 150mm sein oder du arbeitest mit 1000 Bar.
Allerdings glaube ich das bei 280 Bar der Arm schon lang wird ...
Beim 150mm Zylinder brauchst du dann pro 100mm Zylinderhub 2 Liter Hydrauliköl.

Jep hatte ich nach dem Fehler bei rechnen auch nochmal gerechnet. 60 mm Kolbendurchmesser des Zylinders reicht nicht.
