Unbekanntes Flugzeugteil

[Stefan_S]

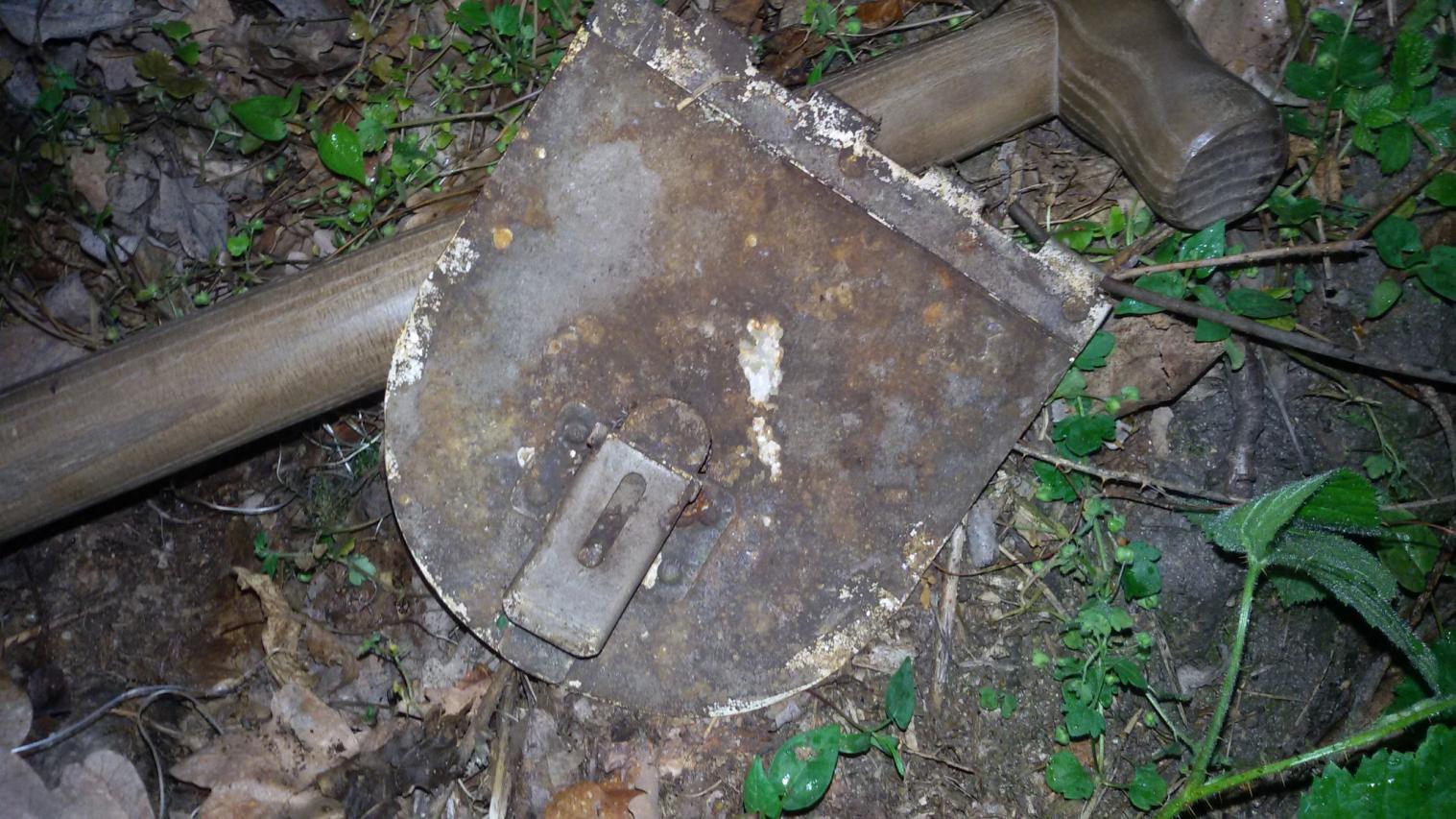

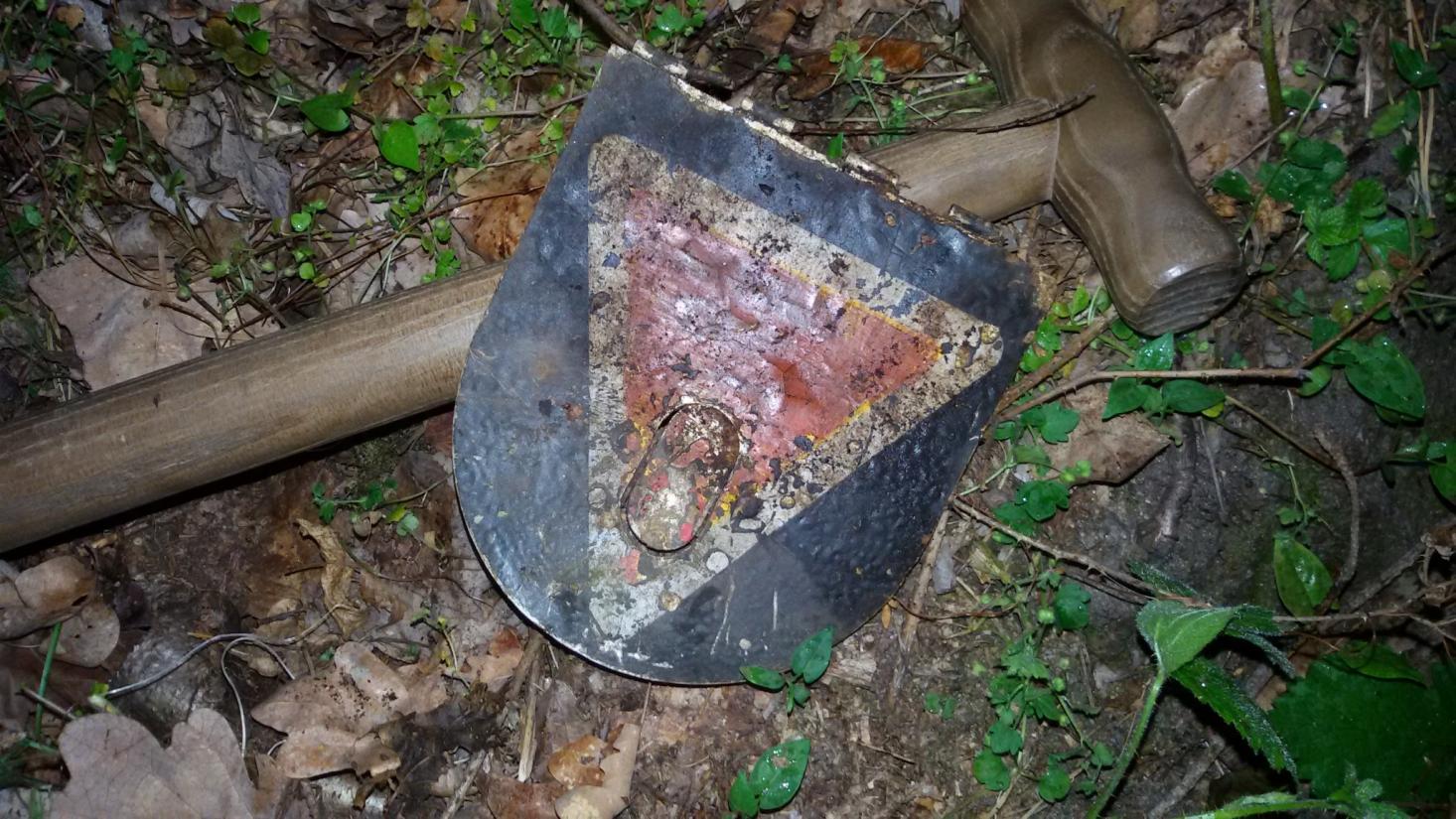

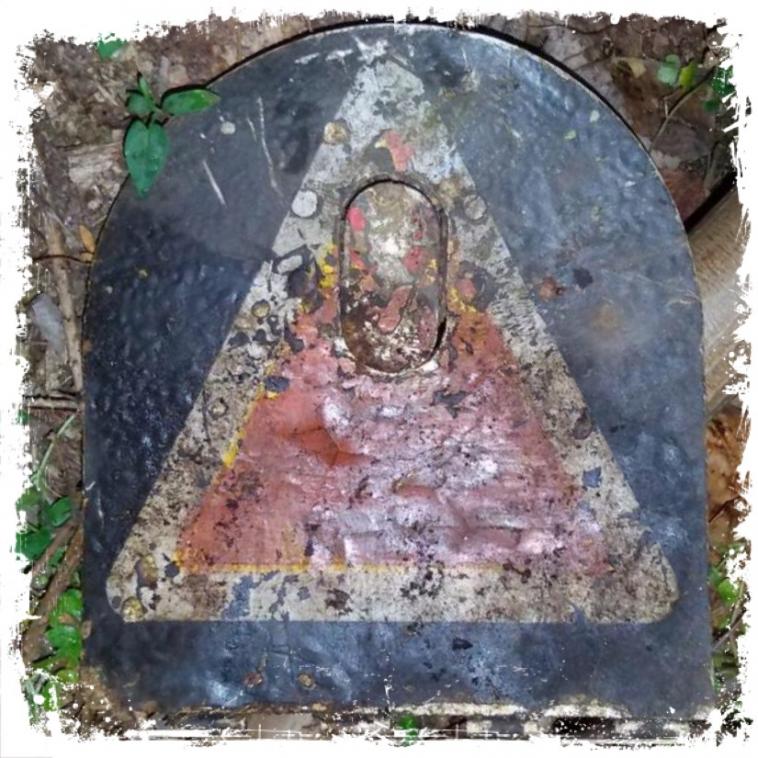

Hallo, habe vor einigen Tagen eine Wartungsklappe oder ähnliches gefunden.
Die Klappe ist aus Alu und hat sich scheinbar schon in der Luft von der Maschiene getrennt. Sonst gab es keine ähnlichen Beifunde. Es ähnelt sehr dem Dreieck hinter dem Grünherz an der FW190 (Bild).
Würde mich um eine Klärung freuen!

Gruß Stefan
Bilder

[Deistergeist]

Toller Fund! Ich bin auf die Meinungen gespannt. Das Flugzeug Foto werde ich löschen müssen, nach den Forenregeln müssen die oder das Kreuz abgedeckt werden. Nach Bearbeitung einfach erneut hochladen, Danke.

Und viel Spass bei SDE!


Glückauf! Thomas

[oliver.bohm]

Ich bin der Meinung, das das eine Tankklappe ist..

Welcher Typ kann ich nicht sagen.

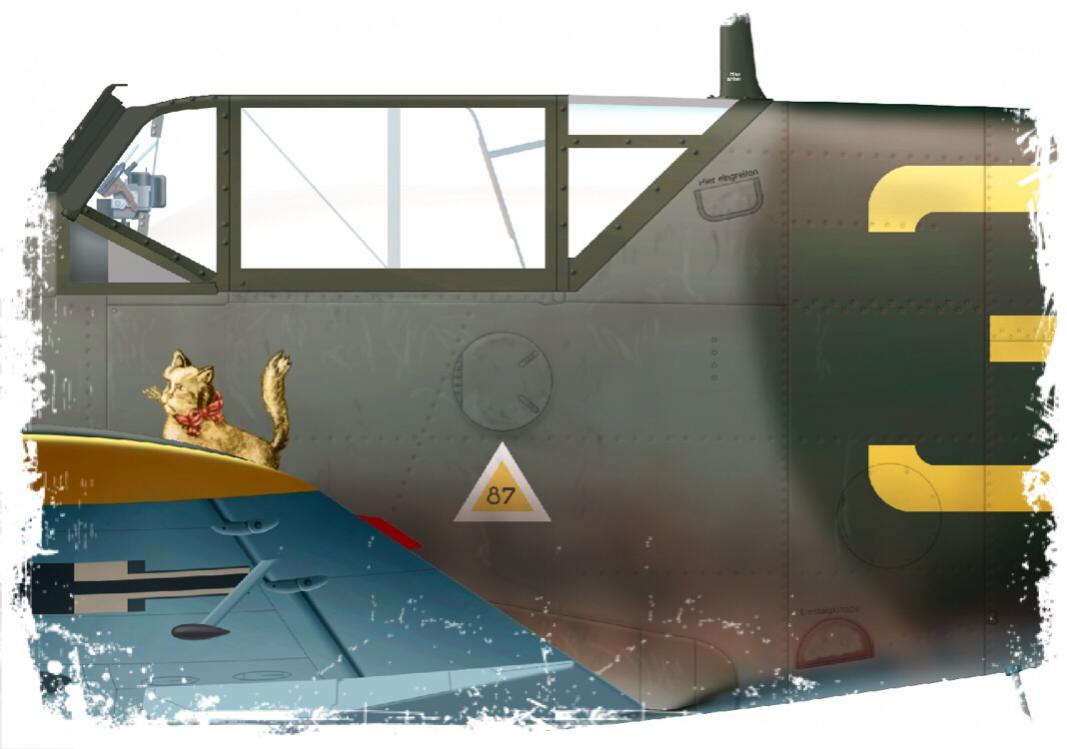

Das Dreieck ist das Oktanzeichen.. und dann sollte B4.., C3 (100 Oktan).. oder eine 87(B4) draufstehen..


Kann man da vielleicht noch was erkennen?

[Stefan_S]

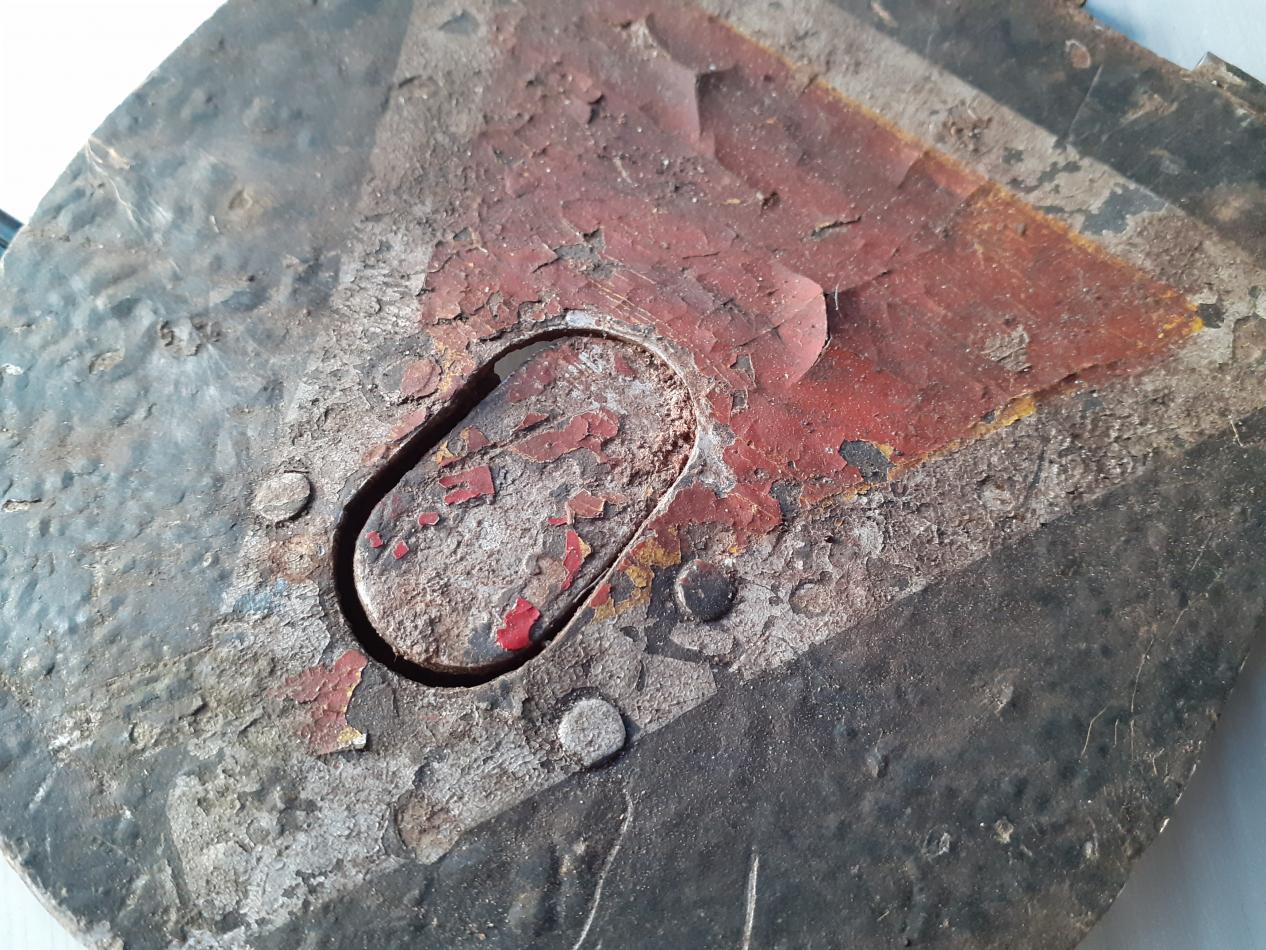

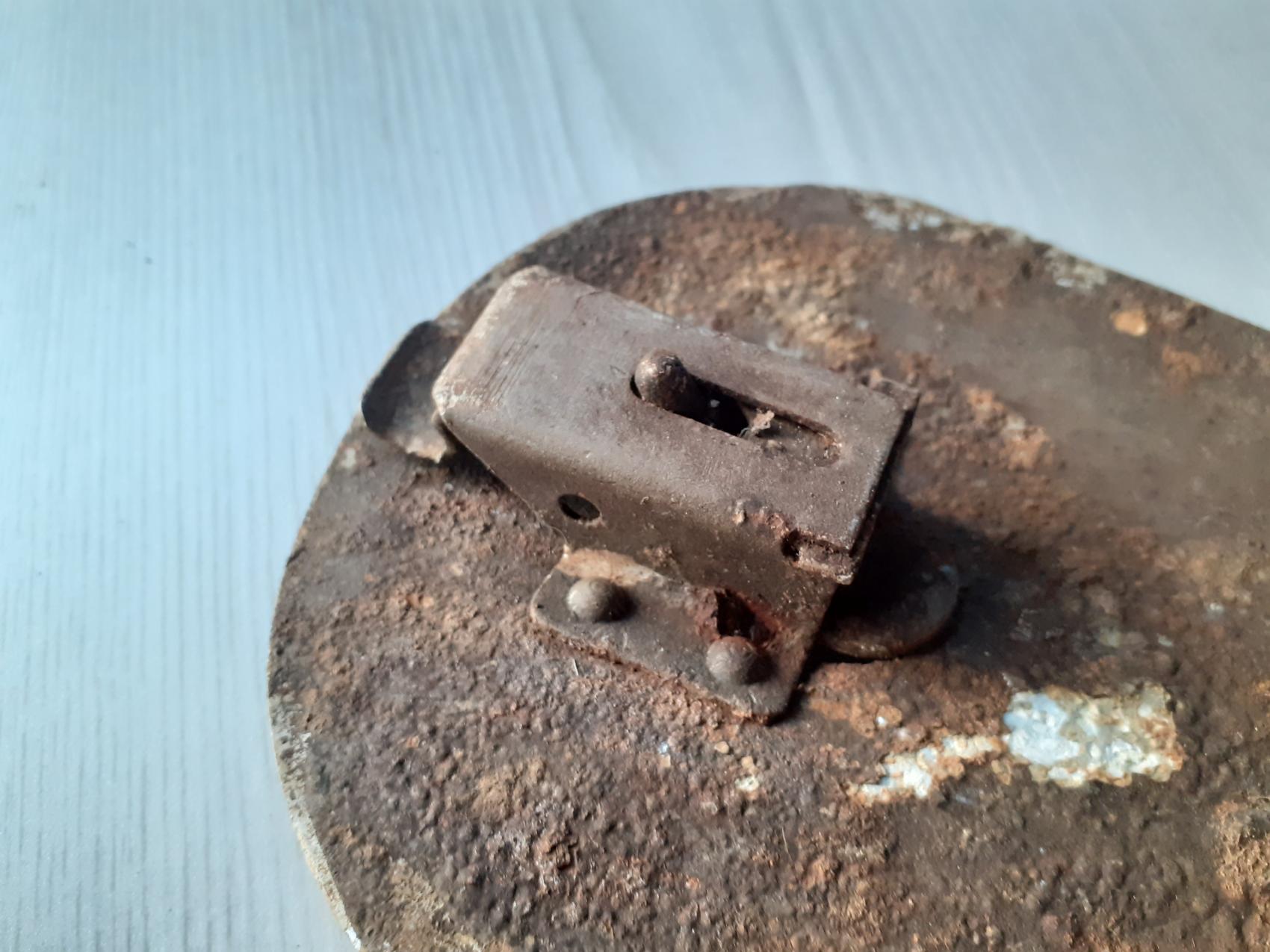

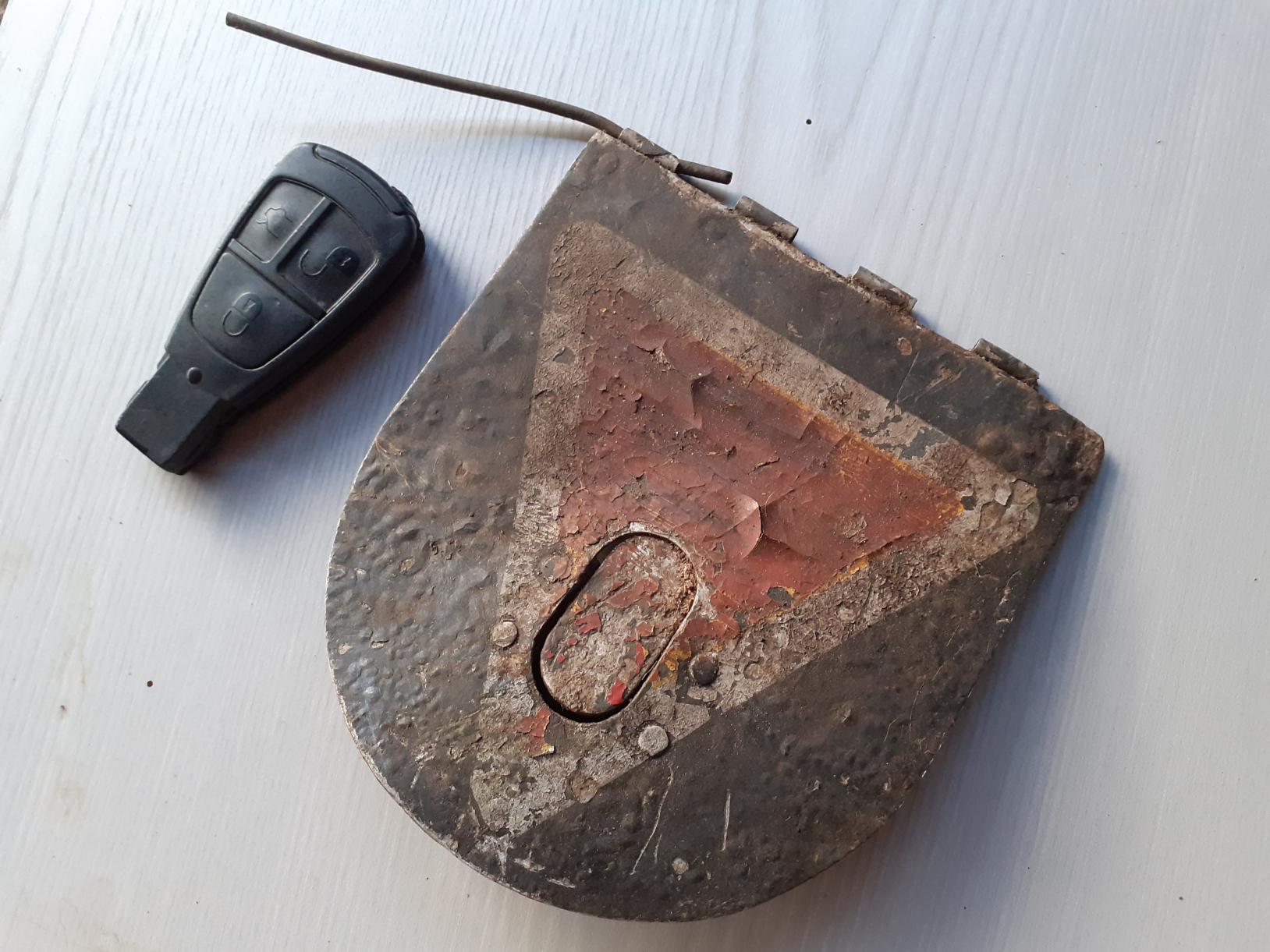

Danke schon mal für die Einschätzungen ! Ich habe heute die Zeit gefunden um noch weitere Fotos zu machen. Das rote im weißem Dreieck wurde mal von gelb in rot überstrichen. Eine Zahl ist leider nirgens zu finden.
Für mich sieht das Symbol verdammt nach denen auf BF 109, Fw 190 etc. aus.
UnterWartungsklappe oder tankklappe bei Google konnte ich bisher jedoch noch nichts ähnliches finden.
Für weitere Infos wäre ich sehr dankbar!
Gruß

[Stefan_S]

Habe nun nach einiger Zeit eine Maschiene gefunden die scheinbar das selbe Zeichen trägt. Weiß jemand wo für das Symbol steht ? Kraftstoff oder Schmierstoff?
Das Symbol ist kurz hinter der Luftschraube zu finden....

[ghostwriter]

das dreieck (weiß/braun) hinter der luftschraube ist für
schmierstoff und die tankklappen der bf 109f`s waren rund!?
scharniere und verriegelungen seitlich ...

https://www.markstyling.com/bf109fs4.htm

[Stefan_S]

... und die tankklappen der bf 109f`s waren rund!?
scharniere und verriegelungen seitlich ...

https://www.markstyling.com/bf109fs4.htm

Genau, so ist es. Danke für die Seite.

Meinen neusten Erkenntnissen ist es eine Klappe für den Ölpeilstab eines auf jedenfall deutschen Flugzeugs. Bf 109 und FW 190 scheiden schon mal aus.

[oliver.bohm]

Aber gelb sehe ich da schon... Scheint rot übermalt zu sein..

[Gimbli]

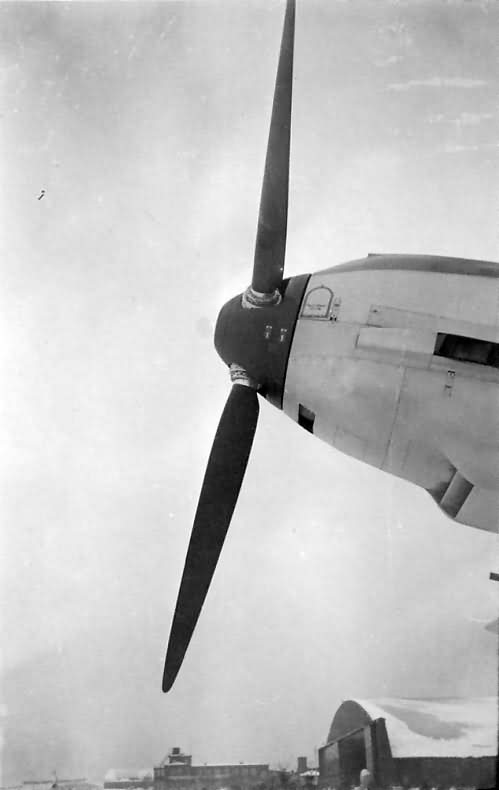

Ich habe mal gesucht und ein Bild gefunden,
das die Nase einer ME 109 E zeigt.
Ich finde das sieht schon sehr ähnlich aus.
Ist übrigens eine tolle Seite für WW II Bilder.

Gruß Michael

https://www.worldwarphotos.info/gallery/germany/aircrafts-2/bf109/propeller-bf-109-e-5-jg-27-january-1940-magdeburg-ost/

[ghostwriter]

nachtrag:

die roten weißumrandeten gleichschenkligen dreiecke,
waren wohl die kennzeichnung für flugöl allgemein!?

es gab aber auch noch braune weißumrandete,
die waren speziell für "rotring-flugöl" ...

quellen: diverse internetseiten



@Stefan_S:

deinem ungleichschenkligen dreieck nach, müsste die
klappe wie im angehängten gedrehten bild, eingebaut
gewesen sein!?

auch ist die kennzeichnung direkt auf der klappe etwas
merkwürdig ... so nich nie gesehen!?
(klappe weg, kennzeichnung weg)

das überstreichen von gelb in rot, müsste bedeuten,
dass die klappen für schmier- und treibstoff identisch
waren ... denn die jeweiligen behälter, waren woanders!!

und genau den flugzeugtyp such` ich noch!?

gruß


ps.: olli, schau` mal in #4

[Stefan_S]

Hallo,
danke für die weiteren Infos!

Ob sich das Rätzel noch irgendwann aufklären lässt

bin ja echt gespannt!

Gruß

[ghostwriter]

... mit einer ortsangabe, könnte man unter umständen
eine mögliche absturzstelle bestätigen o. ausschließen!?

je nachdem, wie die klappe da hin kam ...

[Stefan_S]

Die Klappe wurde nahe Schönebeck an der Elbe gefunden. Bei Dessau war ja damals ein Junkers Werk, aber an einen zusammenhang glaube ich nicht. Eine deutsche Absturzstelle befindet sich nicht in unmittelbarer Nähe. In der Gegens soll jedoch eine Ju88 abgestürzt sein.

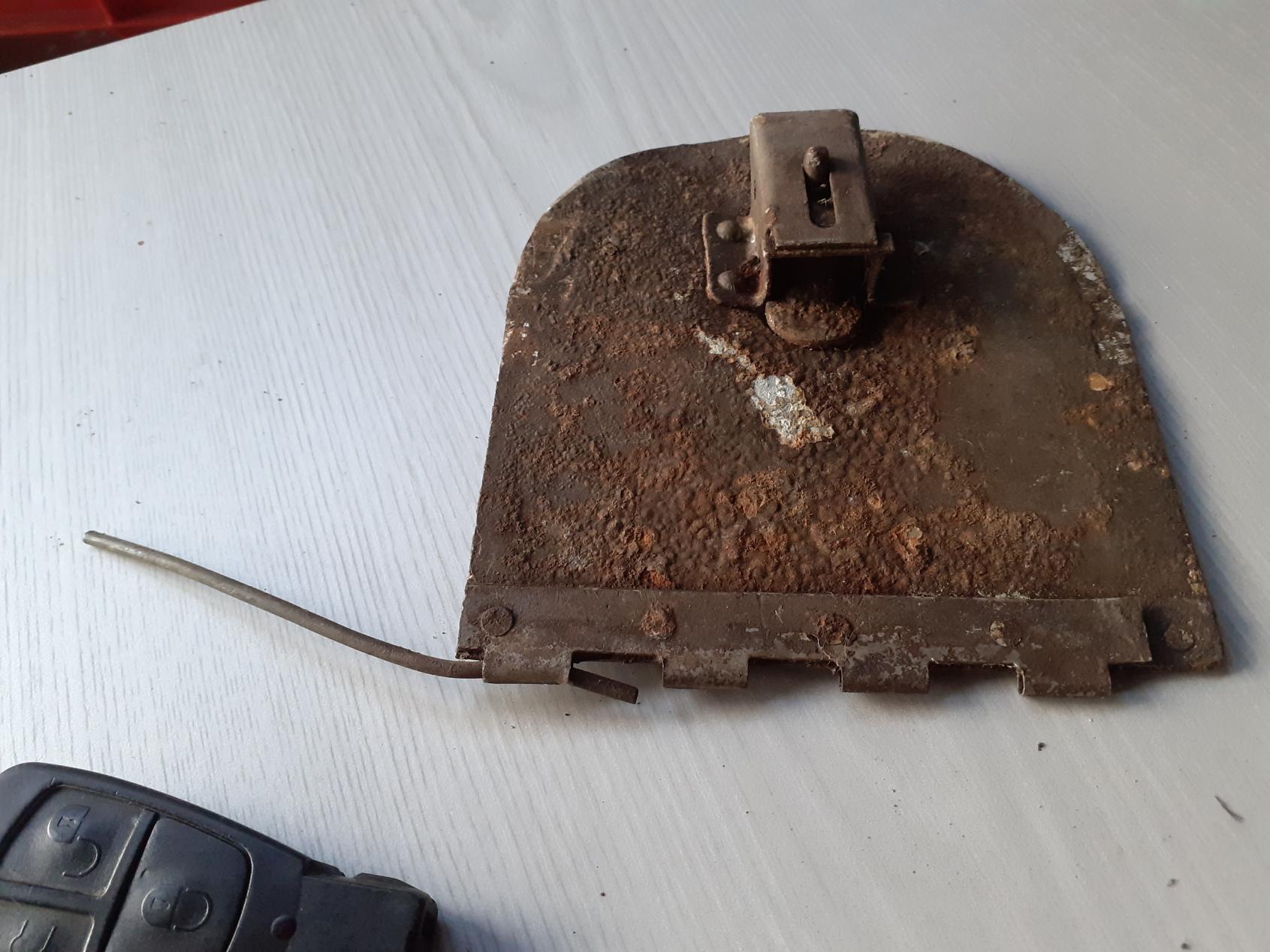

Für mich sieht es eher so aus als wäre der Splint in der Luft aus dem Scharnier gewandert und die Klappe ist einfach aus dem Flugzeug gefallen.
Gruß

[ghostwriter]

danke

es gab auch ein "zweigwerk schönebeck":

https://de.m.wikipedia.org/wiki/Junkers_Flugzeug-_und_Motorenwerke

und eine absturzstelle schließe ich mittlerweile auch aus ...


gruß
