Interessantes Teil aus dem Bereich E-Technik! Was ist das?

[Bastler]

Jetzt grab ich mal wieder aus...


Ja giebt Neuigkeiten,der Alphonx hat mir heute 2 Stück von den Dingern überlassen (hier nochmal herzlichen Dank dafür... )
Und ich hab etwas damit rumprobirt.

Als 1. den Mikrowellentest,das Ergebniss war,naja...NUKLEAR
Siehe Bild 1
Damit wäre geklärt gewesen das das Teil Neongas in Entladungsfreudiger Konzentration enthält,und mein Verdacht das es sich dabei um irgendeine Art Hochspannungindikator handelt erhärtet.

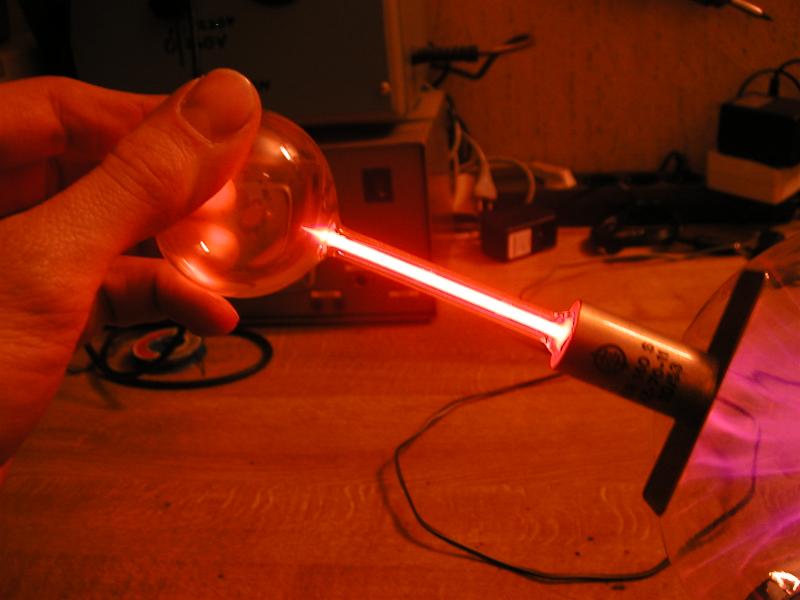

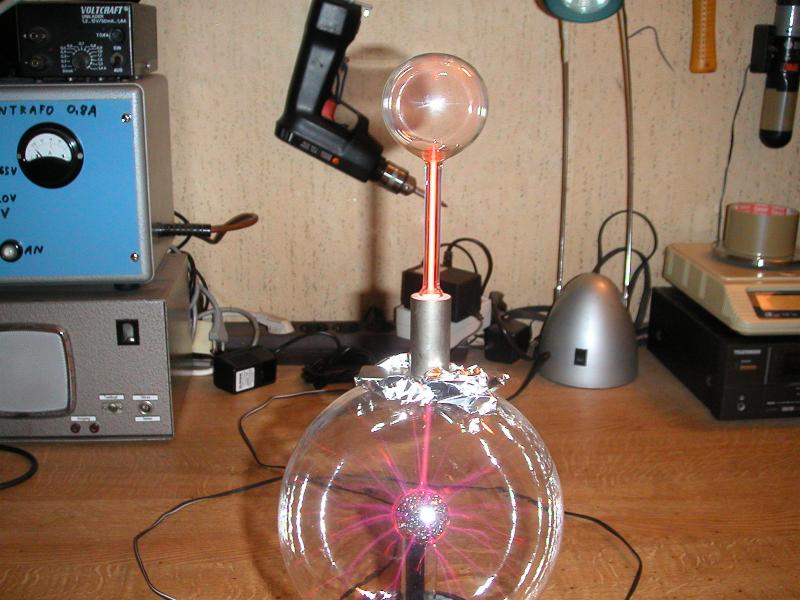

Als nächstes mangels Kraftwerk mit 30kV 50Hz Stromschienen meine alte Plasmakafünkellampe rausgekrahmt...die arbeiten mit einem HV Feld von einigen wenigen Kv bei einigen Khz,und das Teil da mal mit beiden Enden dranngehalten,und auch mal draufgestellt ohne weitere Kontaktgabe.

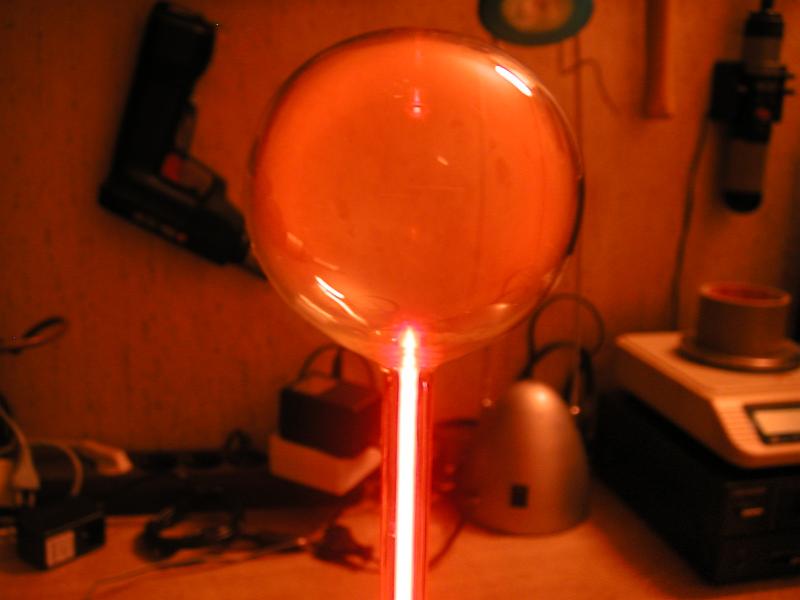

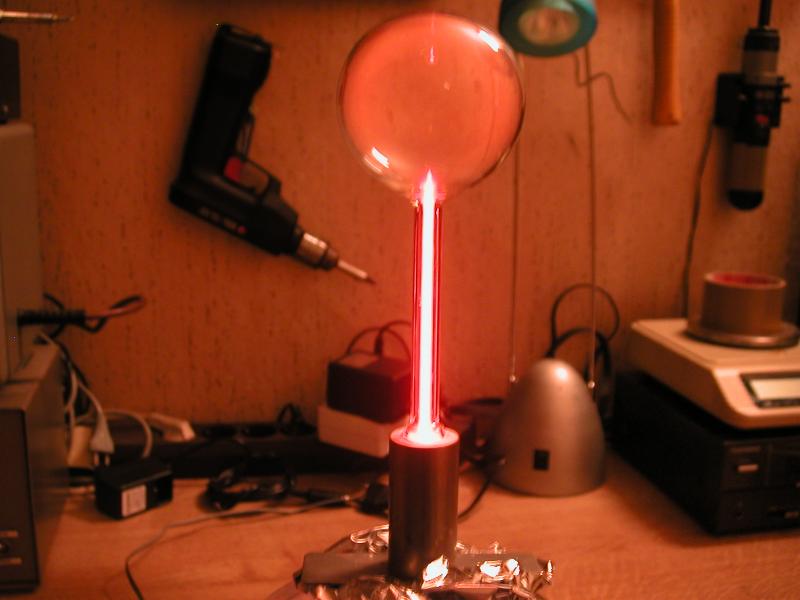

Wie man sieht entsteht in dem dünnen Hals eine kräftig leuchtende Entladung,wärend sich in der Kugel relativ wenig regt.

Mein Tipp,zu 90% dürfte das wirklich ein Indikator für Wechselspannungen im Kv Bereich sein,der auf irgendwelchen Stromführenden Teilen trohnt.
Der runde Kolben wird wohl als eine Art "Dachkapazität" dienen...

[Phillip J. Fry]

Ist ja genial!

[BOBO]

Sorry für meinen sinnlosen Beitrag; ABER GEIL
Röhren haben auch auf mich spezielle Wirkung. Am Liebsten Plasmaentladungen ala Krypton/Argon-Laser

[alphonx]

...jetzt blieb nur noch die frage, ob es irgendeine Anwendung im Standard-Haushalt gibt, womit man diese Dinger zum Leuchten bringt....so als feste Installation !

Ideen ?!

Gruß,
alphonx

[Bastler]

Würde mal sagen alter Zeilentrafo(ganz alter,ohne Kaskade oder Gleichrichter)+Mosfet+NE555

Oder wenn es nicht in Elektronikbastelei ausarten soll,dann bei eBay für 5 Euro so ne Plasmakugel kaufen und den HV Generator ausbauen,der dürfte für eine ganze Galerie von den Dingern reichen (bei direktem Anschluss berürungssicher einbauen,z.B. ein netter Glaskasten...)

[2augen1nase]

ist ja echt viel zu geil das gerät...
nur mal so ne frage..(kenne mich net aus):

Ensteht da ne gesundheitsgefährdende Strahlung oder sowas?

[Reiner_Bay]

Bastler, Du hast Dich wiedermal selbst übertroffen.

Erinnert mich ein bisschen, auch wenns technisch ganz was anderes ist, an diese schönen Objekte: LINK

[Bastler]

Nee glaub ich nicht,das Licht sieht nach reinem Neon aus,also keine UV Strahlung.

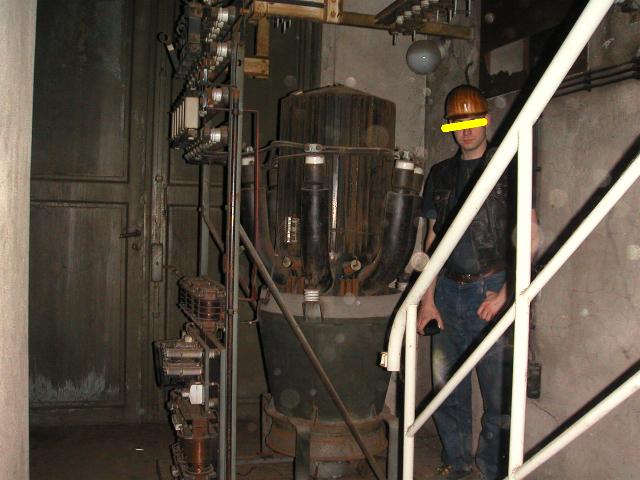

Anders als bei Rainer´s Hg Gleichrichter...

Die Dinger find ich auch ganz Klasse,hatte leider noch nicht das Vergnügen soeinen zu sehen zu bekommen,geschweige denn in Betrieb

Sind mir bisher nur aus Metall begegnet,da hat man ja nix von,da leuchten nur die Elektrodendurchführungen.

[Dablo]

Jetzt grab ich mal wieder aus...

Als 1. den Mikrowellentest,das Ergebniss war,naja...NUKLEAR
Siehe Bild 1
...

<HOMER> "Nukular"... das Wort ist "Nukular" </Homer>

Geniales Spielzeug *eeek*

[alphonx]

...habe gerade noch ´mal mit meinem bescheidenen E-Technikwissen darüber nachgedacht:
Auf was reagiert denn das Neon ?
Ist es die Spannung oder die Frequenz oder beides ?
Irgendwie fiel mir dann noch der Begriff "elektrische Feldstärke" dazu ein, habe dann ´mal in die alte Formelsammlung geguckt, aber da nirgends die Variabel "Frequenz" explizit gefunden....

Hm....jetzt wird es theoretisch, aber ich bin ja ´mal gespannt, wer mir das jetzt beantworten kann !

Neugieriger Gruß vom alphonx

[BOBO]

auch ganz netter Link:

http://www.electricstuff.co.uk/

[alphonx]

Würde mal sagen alter Zeilentrafo(ganz alter,ohne Kaskade oder Gleichrichter)+Mosfet+NE555

Kannst Du mir diesen Bausatz ´mal bei Zeiten zusammenstellen oder für mich konkretisieren (Quellen!!!) ?
...das zusammenlöten übernhem ich dann gerne !

[Bastler]

Das Neon reagirt auf die Spannung,und die Frequenz wird gebraucht damit die Spannung durch das isolierende Glas "wandert".


Ja mit der Schaltung muß ich mal gucken was meine Bastelkiste grade so hergiebt...

[BOBO]

Wehe die Frequenz sinkt aus irgendwelchen technischen Defekten - gute Nacht!

[alphonx]

Wehe die Frequenz sinkt aus irgendwelchen technischen Defekten - gute Nacht!

???
