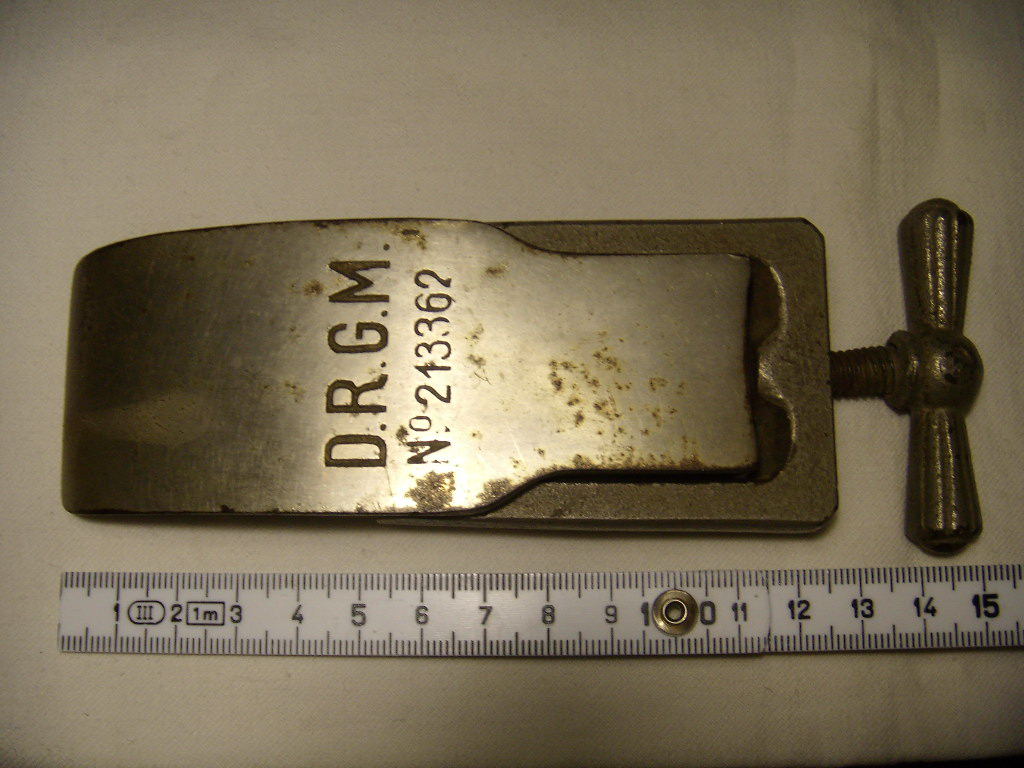

DRGM-No.-213362-UFO

[Erdspiegel]

Hallo,Rätselfreunde!

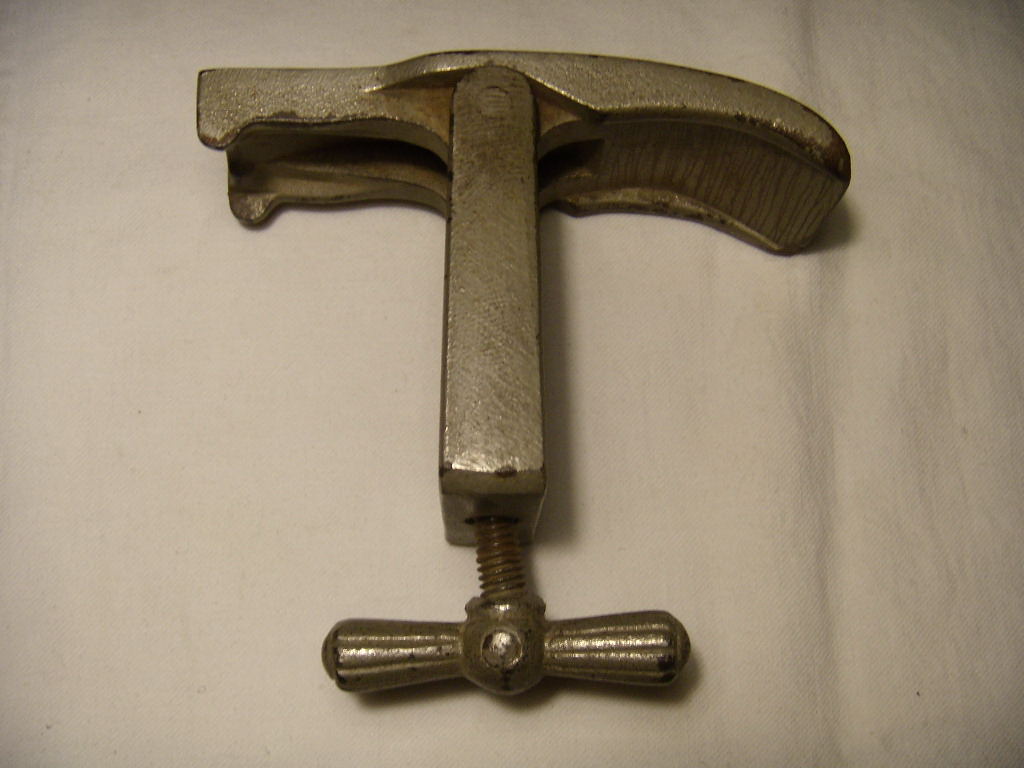

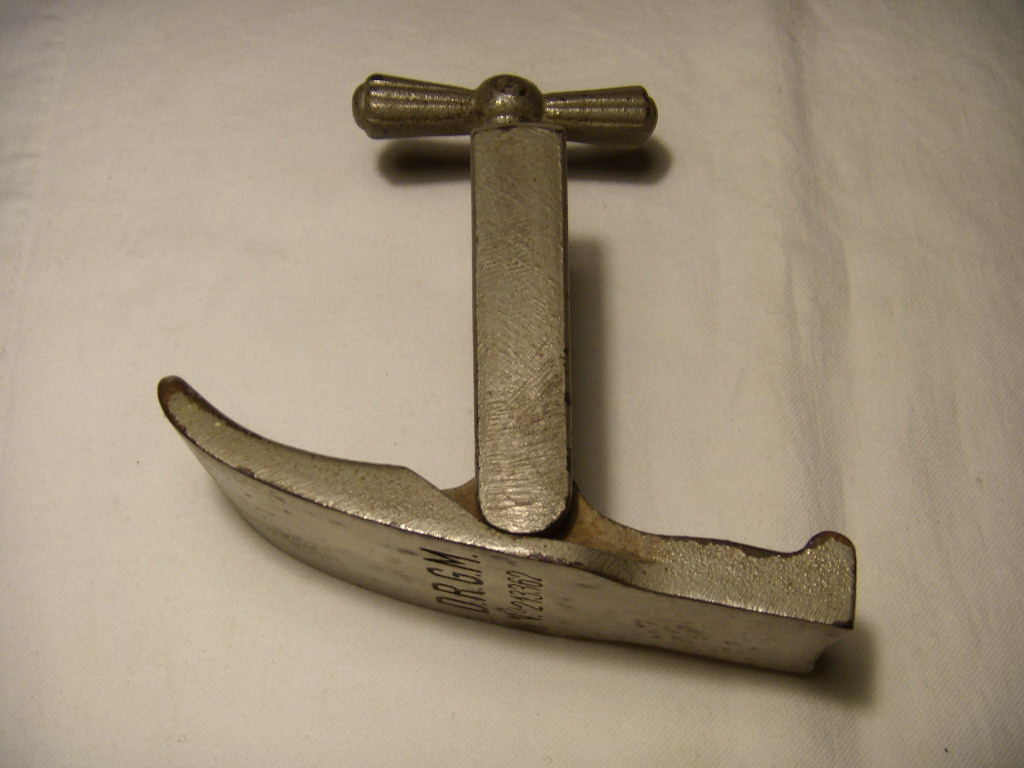

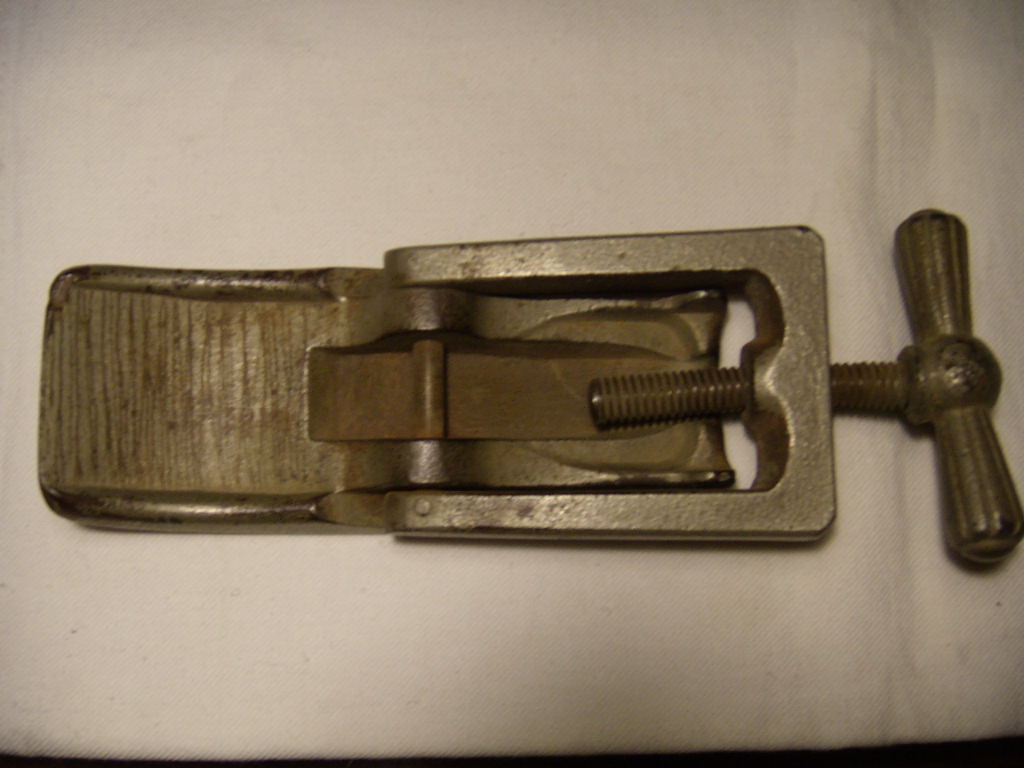

Hier noch ein Fund aus der Reichspatent-UFO-Kiste.Das Teil ist aus Eisen,vernickelt und sehr stabil.Habe es bis jetzt für ein Zubehörteil eines alten Schlagzeugs gehalten.Ist aber eher ein spezielles Werkzeug.
Gibt es im Netz eigentlich DRP-oder DRGM-Nummernverzeichnisse? Habe ständig solche Rätselteile hier.
Gruß,Erdspiegel

[renke]

Ich vermute mal ein Werkzeug zum Öffnen von irgendwas, evt. Fässer oder so.

Gruß Egon

[Fundtastisch]

Ein Schuhmacherwerkzeug. Man kann das Werkzeug irgendwo drauf schieben und mit der Zwinge befestigen. Anschließend stülpt man den Schuh oder den Stiefel über das bewegliche Werkzeug und kann ihn bearbeiten. Denke ich mal. Naja wird sicherlich net richtig sein. Warten wir mal weitere Antworten ab.

Grüße
Fundi

[Lunte]

Schnellspanner mit Schraubsicherung, ca. 1895

[ghostwriter]

hmh, ...

Schnellspanner mit Schraubsicherung, ca. 1895

eigentlich sehr schön die antwort!!
kannst du eine quelle nennen oder hast du ein vergleichsbild?

[Erdspiegel]

Schnellspanner mit Schraubsicherung, ca. 1895

...Was wird denn mit diesem Schnellspanner schnell gespannt?
Ich glaube,am Ende der Knebelschraube fehlt noch was.
Gruß,Erdspiegel

[Tiefbunker]

Schuhspanner etc ist wirklich Unsinn...
weder Größe, Funktion, Gewicht noch rostendes Material passen dazu !

[Rautensucher]

könnte eine verschlussklemme von einem fass sein

[blackmail]

...sieht mir aus, wie der Einsatz eines Putzhobels

Gruß Uwe

[Lunte]

Hatte mich zu kurz gefasst, entschuldige, wird nicht wieder vorkommen.
Schnellspanner ist auch nur eine Vermutung von mir, habe keine Quellen oder Vergleichsmöglichkeiten, kenne jedoch ein ähnliches, altes Tischlerwerkzeug,
mit welchem frisch geleimte Verbindungen zusammengepresst werden, es wird ein Stoffgurt oder Riemen (dieser könnte Nieten haben oder speziell geformte Metallteile, welche in die Vertiefungen passen) eingelegt, mit einer Schraube fixiert und durch Umlegen auf Spannung gebracht.
Mir war auch schon aufgefallen, das an der Schraube etwas fehlen muss, ich vermute ein bewegliches Kugelteil mit einer platten Fläche, wie z.B. an einer alten Schraubzwinge dran sein kann. Hierbei müsste das Ganze dann 90° beweglich sein. Sollte ordentlich Druck aufbauen. Eine zweite Vermutung wäre, daß diese Schraube nicht original dazugehört, obwohl die Verzinkung sehr ähnelt, sondern von einem "Gründerzeit"(?) - Wasserhahn stammt, und womit dieses Gerät dann "repariert" wurde. Ist dem so, kannst Du auch meine zeitliche Einordnung vergessen, zumal die hohe DRGM Nummer auch für ein späteres Datum spricht, bin mir aber da nicht sicher.
Kleiner Tip am Rande: Du erwähntest einige solcher Schätze zu besitzen...
...wenn die Nummern drauf stehen kannst Du dazu Informationen in alten Patent- und Gebrauchsmusterbüchern (Patent- bzw. Gebrauchsmusterrolle, Gebrauchsmusterblatt, Gebrauchsmusterverzeichnis) leicht rausfunden, im Internet findest Du leider nichts, ausser eben diesen (sehr teuren) Büchern aus Online-Antiquariaten. Siehe:

http://www.buchfreund.de/productListing.php?used=1&productId=36973371

Vll. hilft es auch mal freundlich im Patentamt nachzufragen, ob sie solche Verzeichnisse noch da hätten.
Alles Gute, Lunte

[donsoko]

Man kann nicht sagen dass die Schraube da nicht zugehört, denn:

Vor der Industriealisierung gab es kaum Normen und Standards,
da konnte man nicht jede x-beliebige Schraube in jede Mutter stecken.
Gewindenormungen (M, Tr, G, S...) waren Mangelware.

Einfach zu sagen "nichtrostendes Material, Verzinkung" ist wieder
Kristallkugel-Beschwörerei.
Auch Edelstahl rostet, er hat lediglich einen geringen Anteil an Verunreinigungen,
hat aber nix mit hoher Legierung etc zu tun. Das es verzinkt ist kann man so
nicht sagen. Könnte genausogut verzinnt, vernickelt oder schlecht verchromt
sein.

Ich glaube der wirkliche Zweck lässt sich wirklich nur über die Nummer
ermitteln, oder aber jemand aus dem Forum benutzt dieses Handwerkszeug
selbst und kann eine definitive Aussage machen.
Das Teil ist wirklich nicht alltäglich

[Lunte]

Wir sprechen hier bei diesem Werkzeug auf jeden Fall schon von einem industrialisierten Zeitalter, in welchem Normen vermehrt eingeführt und benutzt wurden.
Und gerade weil nicht alles in jedes Loch passte, hob man früher jede Schraube auf, die dann später irgendwo durch Zufall passte. Aus welchem Material (die Beschichtung) ist,
tut hier nichts zur Sache und war auch nicht die Frage, aber Du musst mir Recht geben, eine Ähnlichkeit der Färbung ist vorhanden, welches für eine Originalität spricht und gegen einen späteren Austausch. Jedoch gerade weil eben jene (Stil-) Form des Knebels ein absolutes Massenprodukt an Wasserhähnen des vorletzten Jahrhunderts war, wagte ich die Behauptung aufzustellen, es handele sich vll. um eine Ersatzschraube! Genauso hätte ich geschwiegen und keinen Beitrag geleistet, hätte ich nicht eine ernsthafte, sinnvolle Vermutung zur Identifizierung gehabt. Selbstdarstellerisch und fernab vom Thema mit seinem Halbwissen hier anzugeben kann ich zumindest mir gerne sparen, sowas erzähl ich lieber meiner Kristallkugel zu Hause und erspare Anderen, dies zu lesen.
MfG zurück, Lunte

[Erdspiegel]

@Lunteankeschön für Deine Infos.Die Knebelschraube hat die gleiche Verzinkung,wie der Rest des Teils,ohne Zweifel gehörte die immer schon dazu.Ist auch etwas verbogen und das Gewinde zeigt Abnutzung.Die Schraube muß oft kräftig angezogen worden sein.
Gruß,Erdspiegel

[donsoko]

Jedoch gerade weil eben jene (Stil-) Form des Knebels ein absolutes Massenprodukt an Wasserhähnen des vorletzten Jahrhunderts war, wagte ich die Behauptung aufzustellen, es handele sich vll. um eine Ersatzschraube!

Ich verwette meinen A**** darauf dass der Gewindestift nicht aus einem
Wasserhahn kommt, allein von der Nennlänge her.
Und glaube mir, ich habe in meinem Leben schon mehr Gewinde gesehen,
gefertigt und verbaut...
Ich sage nicht das ich mich mit mittelalterlichen Relikten auskenne, aber wenn
ich über etwas spreche dann weiß ich wovon.
Werkstoffprüfung, Fertigungstechnik und Konstruktion ist mein Beruf, kein
hingepfuschtes Hobby mit "Halbwissen"...

Ein Gewinde passt nicht einfach so zum anderen:

-Steigung
-Nenndurchmesser
-Kerndurchmesser
-Flankenwinkel
-Profilart
-und Maßsystem

müssen zueinander passen, sonst geht da garnix. Genau das ist der Grund
warum ich der Meinung bin das da nix ausgetauscht wurde, es wird zu 99,99%
nicht passen!

Sorry, aber ich fühle mich angegriffen. Unterstelle mir kein Halbwissen.
Du begibst Dich mit fachlich nicht sehr hochwertigen Aussagen auf dünnes
Eis. Eine Schraube im Baumarkt zu kaufen und irgendwo reinzudrehen ist
etwas anderes als die Thematik dahinter lange gelernt und ausgeführt zu
haben.
Nur das Thema "Gewinde" hat im Maschinenbau einen Umfang der für einen
Hobbyschrauber kaum vorstellbar ist. Von daher ist es schwer von einem
Foto weg Aussagen zu machen.

Aber wenn DU das kannst:

Ich bin immernoch neugierig ob wir hier
eine faktisch richtige Antwort bekommen. Denn dafür ist dieser Thread...
Und es geht meiner Meinung nach immernoch nur mit der Nummer, oder aber
wir haben jemanden im Forum der dieses Werkzeug für sein Handwerk nutzt.

[alphonx]

@Lunte+Donsoko:

Das D.R.G.M. wurde 1891 gegründet - zu diesem Zeitpunkt waren wir schon mitten in der Industrialisierung + Automatisierung + Standardisierung (was natürlich auch für Gewinde gilt und wohl auch für dieses Teil gelten soll)
Ich denke nicht, daß man ein Gebrauchsmuster auf ein unnormiertes Gewinde bekommen hat

Gruß,
alphonx, der auch fleissig den Roloff/Matek gelesen hat, auch wenn es zu diesem Thema nichts zur Sache tut...
